اختبار المخروط الرملي (Sand Cone Test) وتحديد درجة دك التربة
بعد الانتهاء من أعمال دك (دمك) طبقات التربة في الموقع، بتيجي الخطوة الأهم لضمان استقرار المنشأ أو الطريق: التحقق من جودة الدك بالموقع (In-situ Density).
من أشهر الاختبارات القياسية وأكثرها مصداقية في المشاريع الإنشائية هو اختبار المخروط الرملي (Sand Cone Test) وفقاً للمواصفة الأمريكية (ASTM D1556).
ما هي الفكرة الأساسية للاختبار؟
الفكرة ببساطة هي مقارنة الكثافة الجافة للتربة في الموقع بالمنحنى القياسي لنفس التربة اللي حصلنا عليه من اختبار بروكتور (Proctor Test) في المختبر لتعيين درجة الدك (Compaction Degree)، والتي لا تقل غالباً عن 95% في طبقات التأسيس.

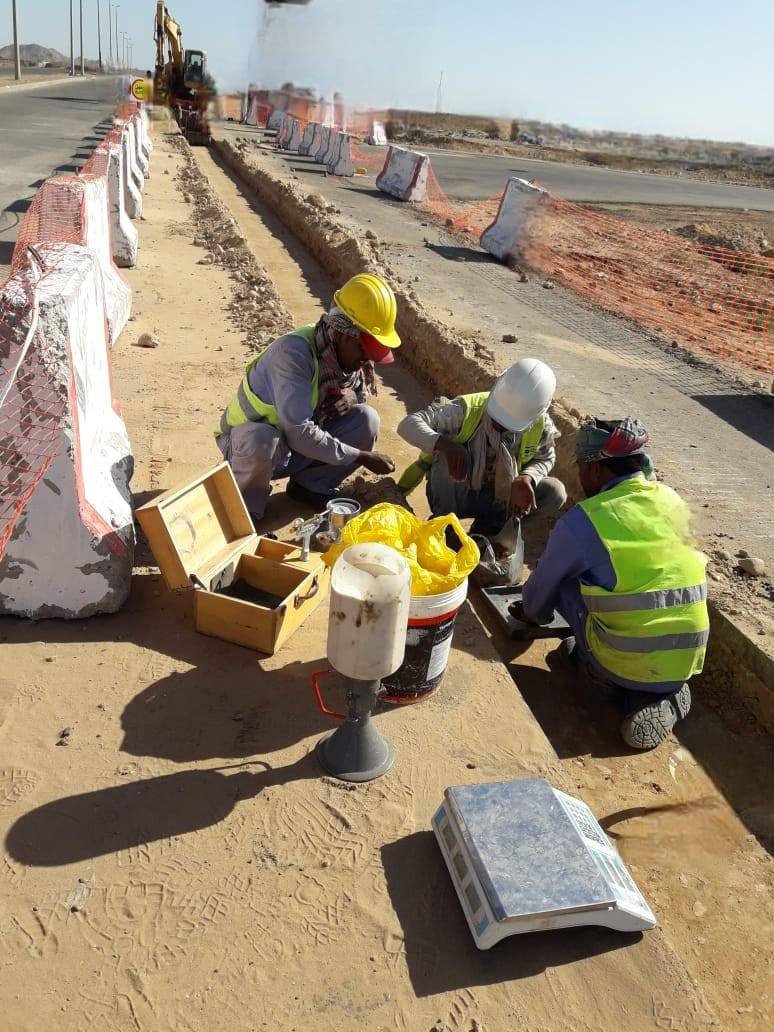

خطوات العمل في الموقع باختصار:

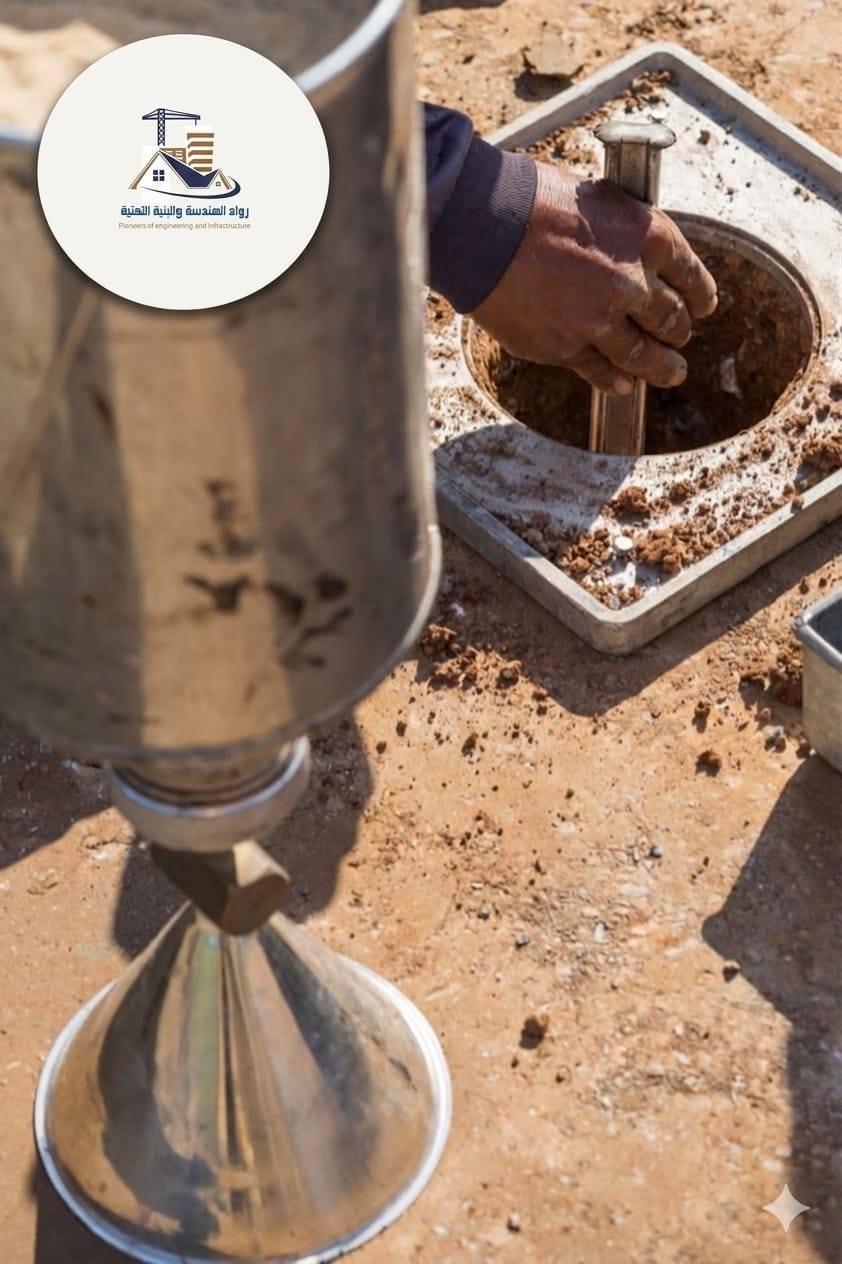

تجهيز السطح وحفر الحفرة: يتم تنظيف السطح ووضع القاعدة المعدنية (Base Plate)، ثم حفر حفرة بعمق يتراوح بين 10 إلى 15 سم، وتجميع كل التربة المستخرجة بعناية شديدة في وعاء مغلق لمنع تبخر الرطوبة.
استخدام الرمل القياسي: يتم استخدام رمل قياسي نظيف وناشف ذو كثافة معلومة مسبقاً، ويُملأ به جهاز المخروط.
ملء الحفرة: يُقلب الجهاز فوق القاعدة المعدنية ويُفتح الصمام ليتدفق الرمل القياسي ويملأ الحفرة والمخروط السفلي بفعل الجاذبية.
الحسابات: بوزن الرمل المتبقي في الأسطوانة، يمكننا معرفة وزن الرمل الذي ملأ الحفرة والمخروط، وبالتالي حساب حجم الحفرة بدقة.
الحسابات والنتائج:
الكثافة الرطبة للتربة بالموقع = وزن التربة المستخرجة ÷ حجم الحفرة.
الكثافة الجافة للتربة (ρd) = يتم حسابها بعد تحديد المحتوى المائي (Moisture Content) للعينة المستخرجة.
درجة الدك (Relative Compaction) = (الكثافة الجافة بالموقع ÷ أقصى كثافة جافة من اختبار بروكتور) × 100.
توصية فنية للموقع: من أهم الأخطاء الشائعة اللي بتبوظ نتيجة الاختبار هي حدوث اهتزازات في الموقع أثناء تدفق الرمل (بسبب حركة المعدات القريبة)، الاهتزاز بيخلي الرمل القياسي ينضغط داخل الحفرة ويعطي حجم غير حقيقي، بالتالي بتطلع النتيجة غير دقيقة. لازم توجيه المعدات بالتوقف تماماً بجانب منطقة الاختبار.
شاركونا في التعليقات.. إيه أكتر التحديات اللي بتواجهكم أثناء عمل الاختبار ده في الموقع؟ وما هي الطرق البديلة اللي بتفضلوها (مثل جهاز النيوكلير Nuclear Gauge)؟
م/ محمد عبدالحميد
