“الوتر ستوب (Water Stop): حارس المنشآت المائية وسدّك المنيع ضد التسريبات.” 🛡️💧
أولاً: التعريف
الوتر ستوب هو شريط مرن يُصنع من مادة الـ PVC، ويتميز بالمواصفات التالية:
• العرض: يتراوح عادةً من 20 سم إلى 30 سم.
• الطول: يصل طول اللفة الواحدة غالباً إلى حوالي 30 متر.
• الغرض: يُستخدم داخل العناصر الخرسانية عند الفواصل ليكون بمثابة سدّ مانع لتسرب المياه.
ثانياً: الاستخدامات
يُستخدم الوتر ستوب في المنشآت التي تتعامل بشكل مباشر مع المياه أو الرطوبة، ومن أهمها:
• الخزانات الأرضية والعلوية.
• حمامات السباحة.
• محطات المياه ومعالجة الصرف الصحي.
• الأساسات واللبشة المعرضة للمياه الجوفية.

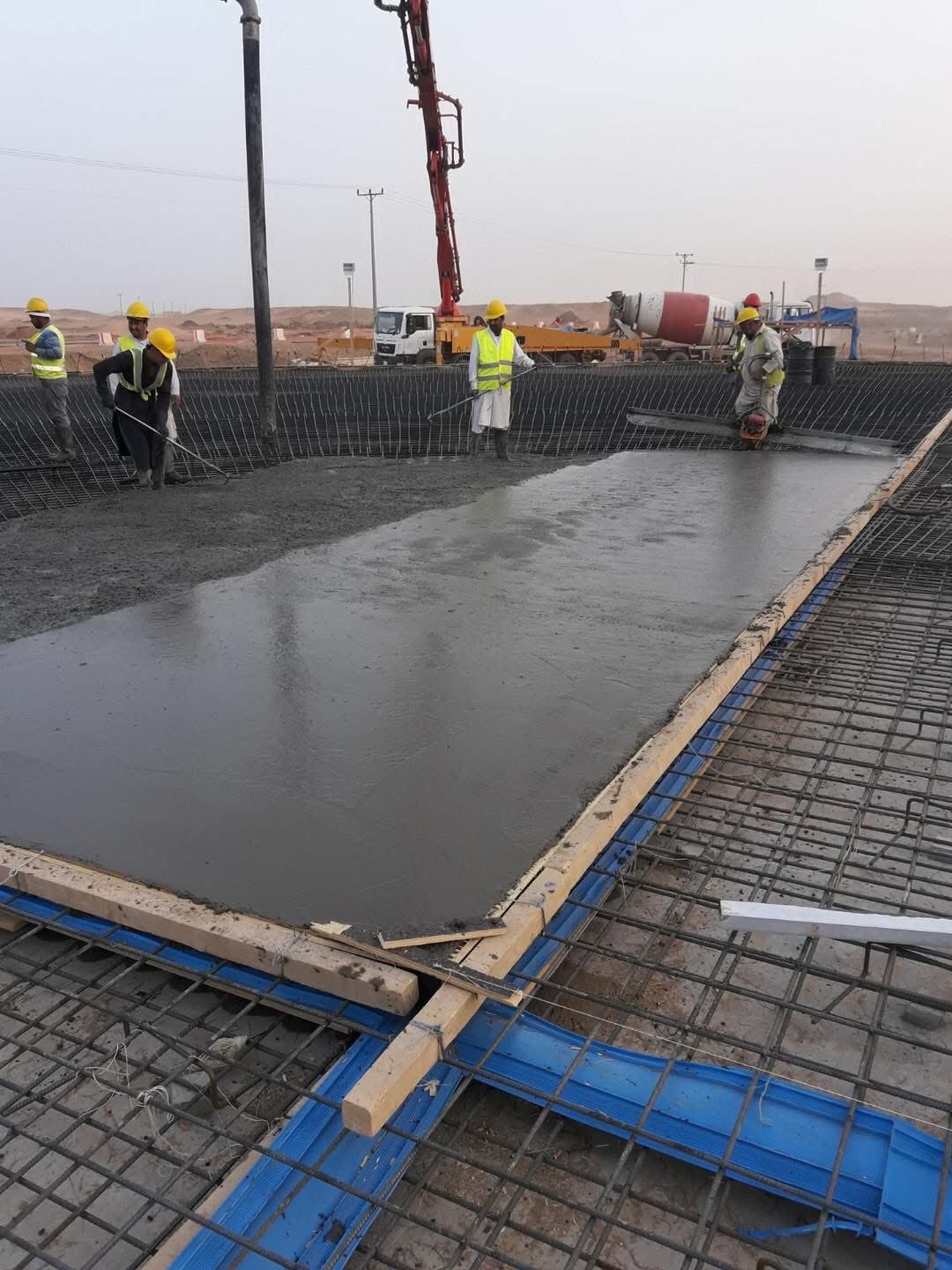

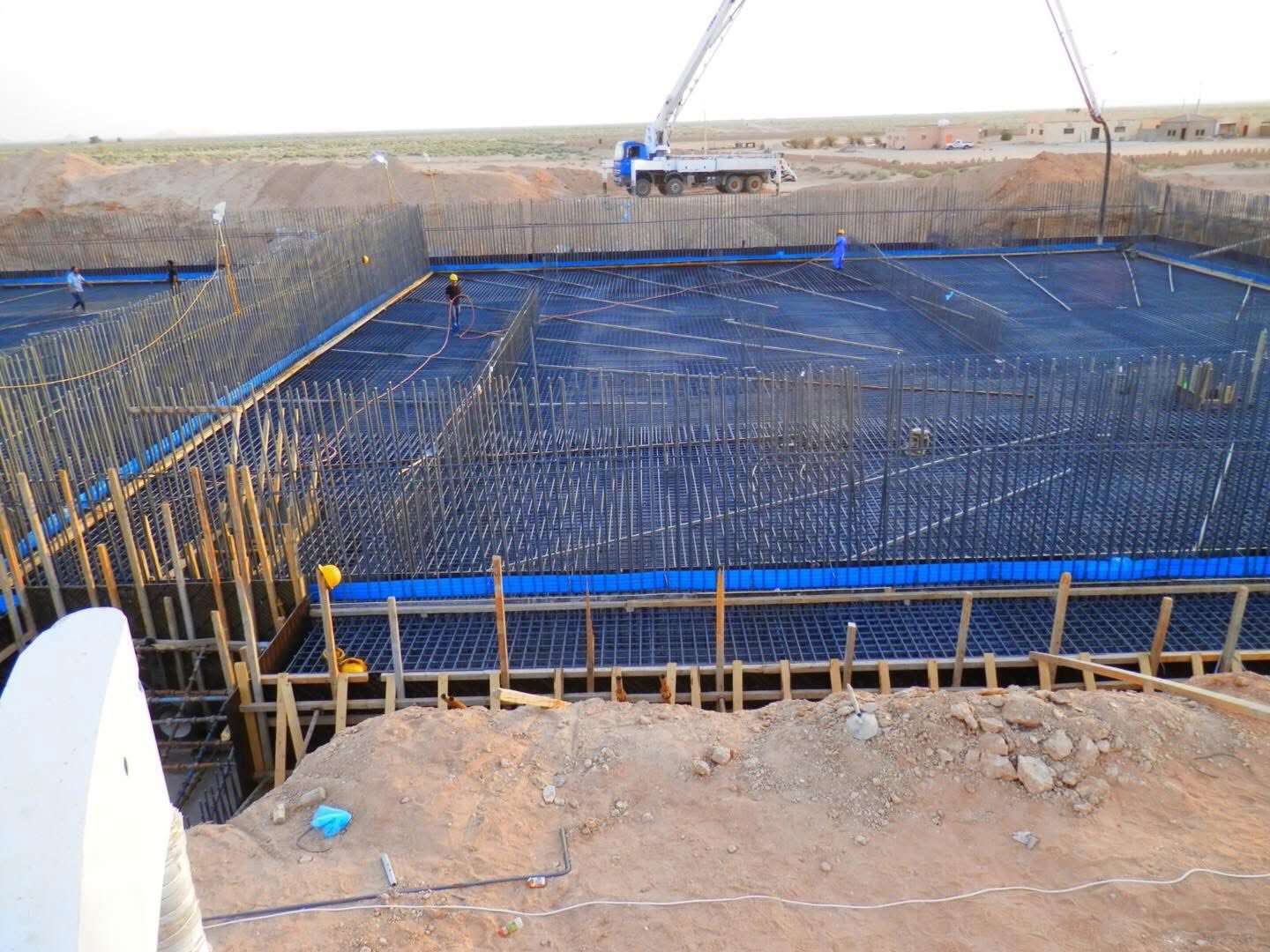

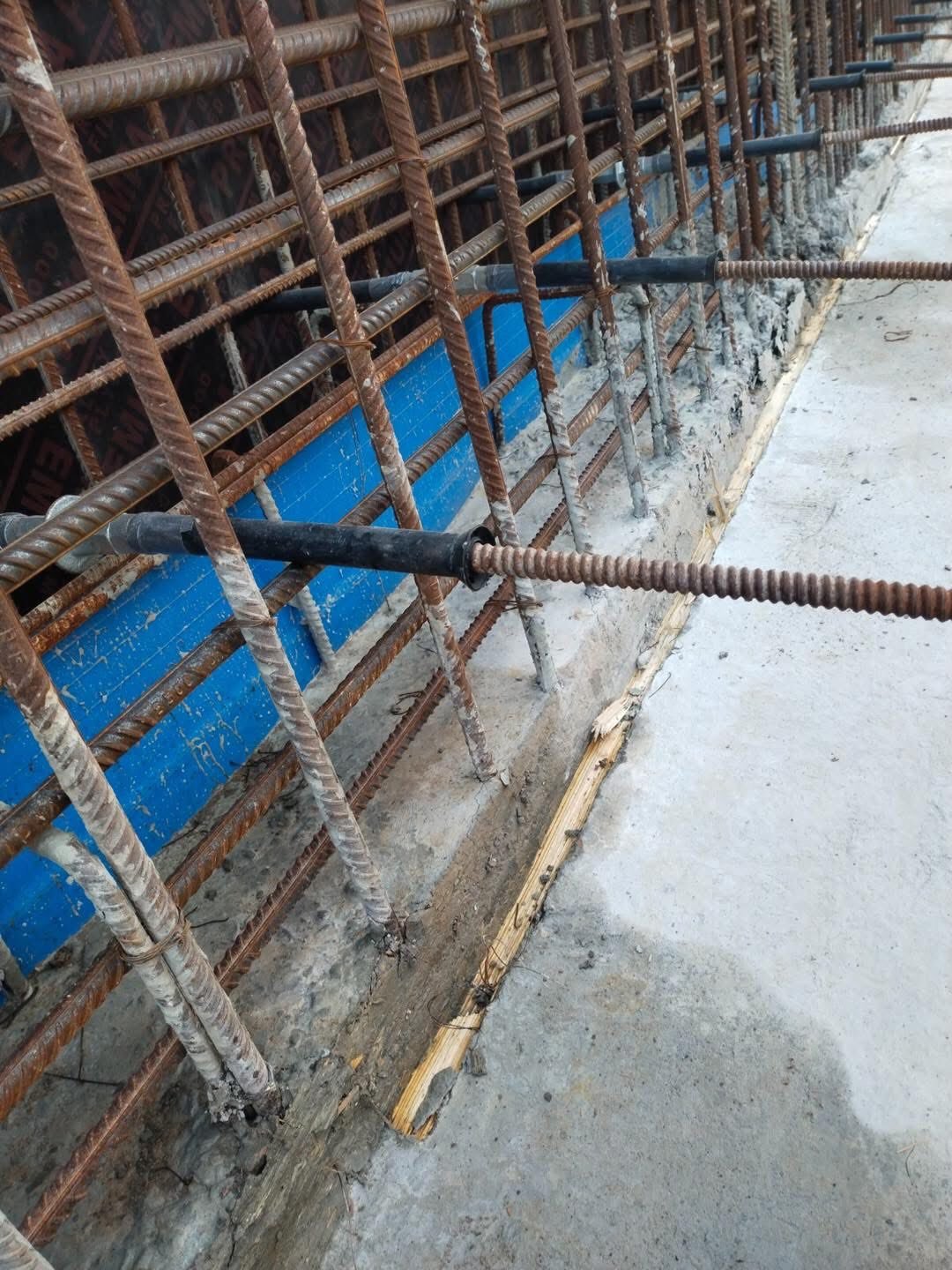

ثالثاً: أماكن التركيب
يتم وضع الوتر ستوب في نقاط التقاء الخرسانة التي تُشكل “نقطة ضعف” محتملة لتسرب المياه، مثل:
1. بين اللبشة الخرسانية والحوائط.
2. بين الحوائط وبعضها البعض.
3. عند فواصل الصب (Construction Joints).
4. عند فواصل التمدد (Expansion Joints).
5. بين الحائط والسقف.
رابعاً: الوظيفة
• منع التسرب: منع نفاذ المياه من الداخل إلى الخارج أو العكس.
• الحماية: حماية العناصر الخرسانية وحديد التسليح من التأكل.
• الكفاءة: زيادة كفاءة منظومة العزل المائي الشاملة.

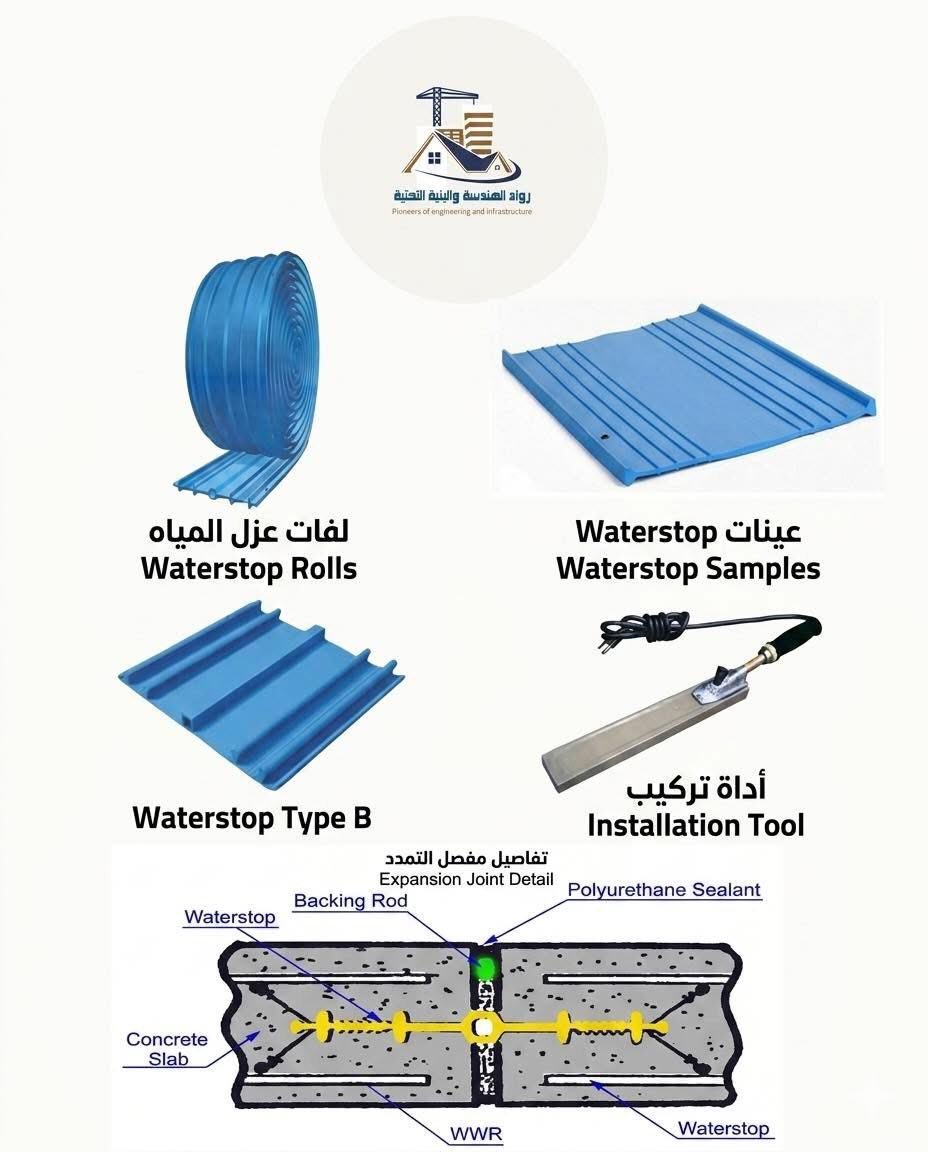

خامساً: الأنواع
• V Shape: يُستخدم في فواصل الصب، ويتميز بسهولة التركيب.
• O Shape (Bulb Type): يحتوي على جزء دائري في المنتصف، ويُخصص لـ فواصل التمدد.
• DVR Shape: يُستخدم لمقاومة ضغط المياه العالي بفضل تعرجاته القوية.
سادساً: ملاحظات تنفيذية
• التثبيت الجيد: لمنع تحركه أو انطوائه أثناء صب الخرسانة.
• التوسط: يجب أن يكون في منتصف القطاع الخرساني تماماً.
• الربط الميكانيكي: باستخدام أسلاك التربيط مع حديد التسليح.
• النظافة: لضمان التماسك التام بين المادة والخرسانة.
م/محمد عبد الحميد
