📌 ظاهرة المطرقة المائية (Water Hammer).. العدو الخفي لشبكات الأنابيب ومحطات الضخ
لو تسمع صوت “خبط” عنيف داخل خطوط المياه أو شبكات الري والصرف بمجرد قفل محبس أو فصل مضخة، فالموضوع مش مجرد صوت مزعج.. أنت قدام ظاهرة هيدروليكية خطيرة ممكن تدمر شبكة كاملة في ثوانٍ.
ما هي المطرقة المائية؟ هي صدمة هيدروليكية عنيفة تحدث نتيجة التغير المفاجئ في سرعة تدفق السائل داخل الأنبوب. هذا التغير اللحظي يحول الطاقة الحركية إلى موجة ضغط مرتدة (Surge Pressure) تتعدى أحياناً الضغط التصميمي للشبكة بأضعاف.
أشهر أسبابها في المواقع: 1- الغلق المفاجئ للمحابس (خاصة الـ Quick-acting valves). 2- الانقطاع المفاجئ للتيار الكهربائي عن المضخات (Power Failure). 3- تشغيل المضخات مباشرة بدون تدرج في السرعة. 4- وجود جيوب هوائية محبوسة داخل الخطوط.
خطورتها: تتراوح من شروخ وتسريب في الوصلات والـ Fittings، وصولاً إلى انفجار الأنابيب وتلف المحابس وفشل كامل في محطات الضخ.
كيف نواجهها كمهندسين؟ (طرق الحماية والعلاج):
أنظمة التحكم الذكي: استخدام الـ Soft Starters والـ VFD لضمان تشغيل وإيقاف تدريجي للمضخات.

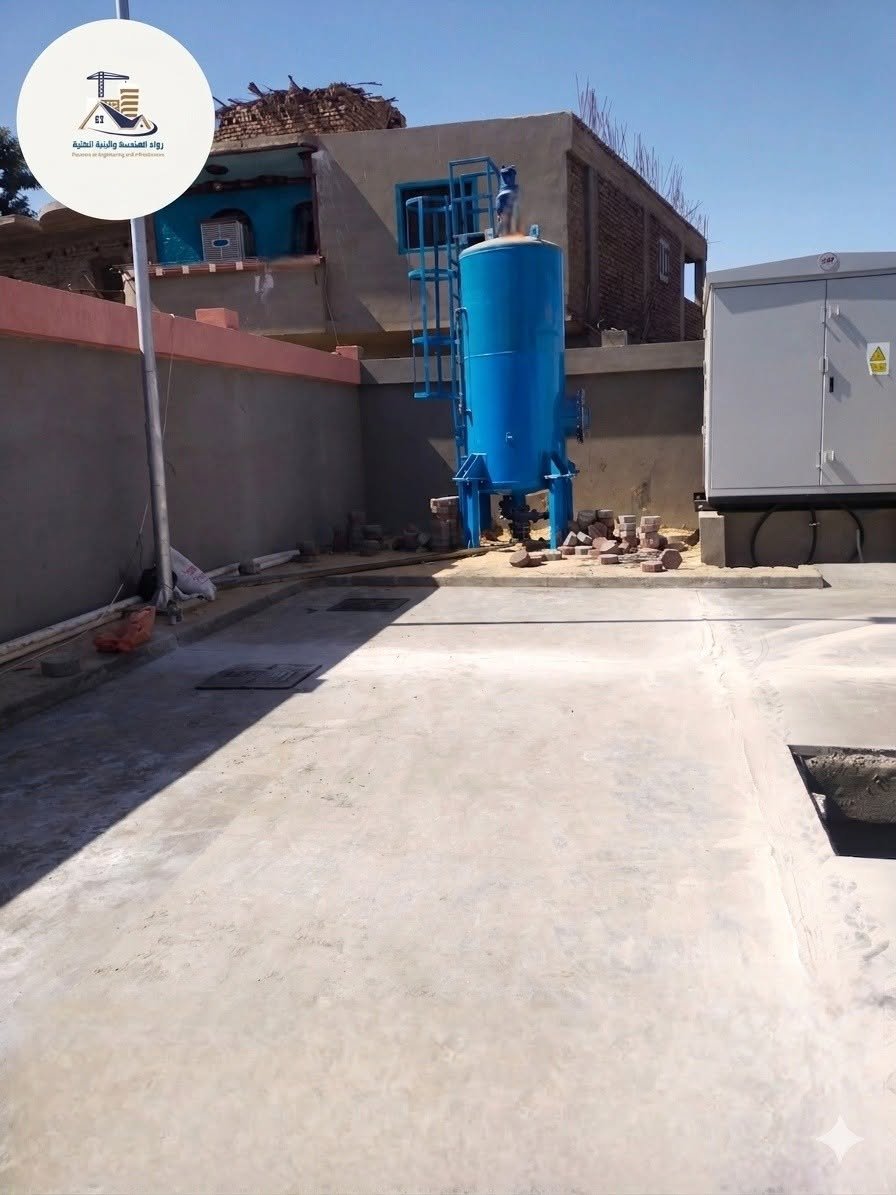

أجهزة امتصاص الصدمات: تركيب خزانات المطرقة المائية (Surge Tanks) لامتصاص الضغط الزائد.
التصميم الصحيح للمحابس: تركيب محابس غسيل وتصريف الهواء (Air Valves) عند النقاط المرتفعة بالخط، واستخدام محابس الحماية (Surge Anticipator Valves).
التوعية التشغيلية: تدريب مشغلي الشبكات على غلق وفتح المحابس اليدوية ببطء شديد.
التصميم الهيدروليكي الناجح لا يضمن فقط وصول المياه، بل يضمن أيضاً سلامة الشبكة واستدامتها ضد الصدمات المفاجئة.
م/محمد عبد الحميد
