هندسة تتحدى المنطق: جسر يحمل ناطحة مصغّرة!

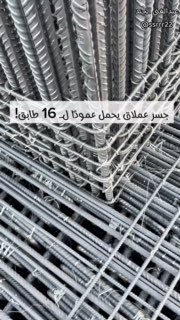

جسر عملاق يحمل عمودًا لـ 16 طابق!
👷‍♂️ من أضخم التحديات الإنشائية التي يمكن أن تراها في المباني.
في هذا المشروع كان لدينا جسر عملاق في سقف فلات سلاب، يربط بين عمودين متباعدين بمسافة 14 متر!
🔹 التحدي لم يكن فقط في طول البحر الكبير، بل في أن هذا الجسر يجب أن يحمل عمودًا فوقه في الدور الأرضي، وهذا العمود يصعد لـ 16 طابقًا كاملًا.
📏 أبعاد الجسر: عرض 2 متر × ارتفاع 1.90 متر.
🔩 تسليحه السفلي: 133 سيخ بقطر 32مم موزعة في 7 طبقات.
🔩 تسليحه العلوي: 38 سيخ بقطر 32مم.
🔩 الكانات: قطر 25مم.
أما العمود المزروع فوق الجسر فكان مدججًا بـ 76 سيخ بقطر 32مم.
ولضمان أمان التنفيذ، تم تدعيم 6 أقبية كاملة تحت الجسر لتحمل وزن الجسر أثناء الصب.
💡 هذا النموذج يوضح كيف أن الحلول الإنشائية قد تصل لمستويات عملاقة عندما تفرضها طبيعة المشروع، مثل الأقبية المخصصة لمواقف السيارات التي تحتاج بحور واسعة بدون أعمدة.
